Layout
Leiterplattengröße
Halbe Europakarte
Außenabmessungen in mm: 80mm * 100mm
Außenabmessungen in mil: 3150mil * 3940mil
Konturenbegrenzung:
Auf den Leiterbahnlagen Top, Bottom und MidX sowie auf der Bestückungs- und Lötseite Top-Silk und Bottom-Silk werden Umrahmungen mit 10mil (Leiter-)Bahnen an der Begrenzung gezogen.
Befestigungslöcher:
Die Befestigungslöcher (alle 3,0mm) dienen auf der Steckerseite zur Befestigung der Steckerleiste und der rückwärtigen Abdeckplatte.
Auf der anderen Seite dienen sie zur Befestigung einer Frontplattenhalterung und ebenfalls der rückwärtigen Abdeckplatte.
Die Bemaßung ist der Bemaßungsskizze zu entnehmen.

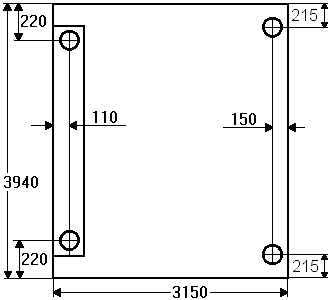

Bild: Bemaßungsskizze Halbe-Europakarte (alle Maße in mil)
