Entwicklung in Projektphasen und Kosten in den Phasen:
Video auf Youtube:
Erklärvideo zum Thema
Baugruppenprojekte werden in Projektphasen entwickelt. Gründe dafür sind zum Beispiel, dass zum Start des Projekts Vorversuche unternommen werden müssen, noch nicht alle Randbedingungen eindeutig definiert sind, ursprüngliche Ideen dann doch nicht wie geplant umgesetz werden können und dass das Produkt für die Serienfertigung kostenoptimiert werden muss.

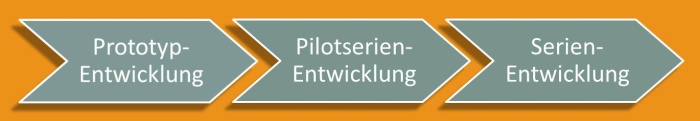

In der obigen Grafik sind die typischen Projektphasen einer Baugruppenentwicklung aufgeführt.
Die sich eigentlich daraus ergebene Frage ist:
Warum kann man nicht direkt eine Baugruppenentwicklung für eine Serie mit z.B. 100 Stück beauftragen?
Wenn ein Dienstleister ein Angebot für eine Serien-Entwicklung erstellen muss, die aus der Konzeptphase entspringt, so muss er alle möglicher Weise entstehenden Kosten für alle drei Projektphasen in einem Angebot akkumulieren, sowie dazu noch einen Sicherheitsaufschlag einrechnen. Diese "extrapolierten" Kosten werden so hoch sein, dass der Dienstleister sicher ist, keinen Verlust zu machen.
Für den Kunden hat das nur einen einzigen Vorteil: Kostensicherheit (sofern der Kunde ein fehlerfreies Pflichtenheft erstellt hat.)
Die Nachteile sind vielfältiger: Der Kunde hat keine Möglichkeit in den Entwicklungsprozess bis zur Serienreife einzugreifen, sei denn, dass eine Änderung des Pflichtenheft durch den Kunden als Change Requests kostenpflichtig umgesetzt werden muss.
Der Kunde zahlt definitiv mehr als bei der Definition und Beauftragung von Projektphasen.

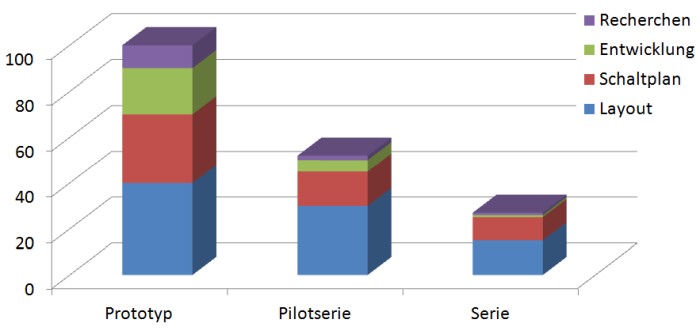

Die unten aufgeführte Grafik zeigt grob die Kostenverhältnisse in den Projektphasen:
In der Grafik wurde davon ausgegangen, dass nicht wenige Änderungen in den Schritten durchgeführt werden müssen.
Die relative Höhe der Einzelpunkte variiert stark in Abhängigkeit der verwendeten Technologien.
- 1. Prototyp-Entwicklung
Die Prototypphase ist die aufwendigste Phase, da hier Forschungs-, Entwicklungs- und Recherchearbeiten zusätzlich zu den Arbeiten an einen Layout stattfinden.
Wird zur Evaluation des Gesamtkonzeptes, der mechanischen Integration und evtl. für Vorprüfungen nach dem EMV-Gesetzt heran gezogen. Meistens mit Fertigungsstückzahlen von 1 bis 5 Stück. - 2. Pilotserien-Entwicklung
In der Pilotserienphase werden die Erkenntnisse der Prototypphase mit den mechansichen Vorgaben in Einklang gebracht und die Baugruppe für eine professionelle Fertigung vorbereitet.
In dieser Phase wird nochmals das Gesamtkonzept geprüft, Hersteller für Leiterkarten und Baugruppenfertigung qualifiziert, die Fertigung für die Serie optimiert, EMV- und Geräte-Prüfungen sowie erste Feldversuche durchgeführt. Meistens mit Fertigungsstückzahlen von 10 bis 20 Stück.
Wenn die Prototyp-Phase sehr erfolgreich war, kann diese Phase übersprungen werden. - 3. Serien-Entwicklung
In der letzten Phase, der Serien-Entwicklung, wird die Baugruppe soweit abgeändert, dass eine kostengünstige Serienfertigung durchgeführt werden kann. Hauptaugenmerk ist dabei der Focus auf die weitgehend automatische Fertigung der Baugruppe.
Arbeitsprozess für Entwicklungsarbeiten
Unsere Qualitätsmanagementsystem unterstüzt uns bei der prozessorientierten Abarbeitung von Projekten und gibt Ihnen die Sicherheit einer kontinuierlichen hohen Qualität.
Um eine kontinuierliche Qualität in der Entwicklung von Elektronik-Projekten und FPGA / VHDL-Projekten zu gewährleisten, haben wir einen Prozessflow von der Akquise bis zum Produkteinsatz entwickelt.
Beispielhaft ist hier unterhalb der Prozess für die Elektronikentwicklung abgebildet. Es gibt einen weiteren Prozess für die FPGA/VHDL-Entwicklung, den wir Ihnen gerne auf Anfrage zur Verfügung stellen.
Der Prozess Elektronikentwicklung ist auch noch detaillierter unter dem folgenden Link einsehbar: Designflow in der Elektronikentwicklung
Informieren Sie sich über unsere Dienstleistungen auf den speziellen Themenseiten Elektronikentwicklung sowie analoges und digitales Schaltungsdesign, Änderungen an Platinen / Redesigns, Nachbau von Platinen / Re-Engineering, digitales Schaltungsdesign mit VHDL auf ALTERA und XILINX FPGA und Mikroprozessorentwicklung mit Microchip PICs
