Auswahl und Berechnung von Netzteilen
Einleitung
Für die Berechnung von Netzteilen, hier mit Trafo, Gleichrichter, Ladeelko, Linearregler und Kühlkörper, ist eine richtige Vorgehensweise wichtig um zügig zum Ziel zu kommen.
Dies ist insbesondere wichtig, da einige der genannten Schaltungsblöcke Einfluss aufeinander haben.

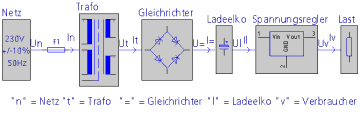

Das untenstehende Blockschaltbild zeigt alle zu berechnenden und zu beachtenden Schaltungsblöcke:
Um ein Netzteil designen zu können, bedarf es Randbedingung zu definieren. Dies kann Beispielhaft wie folgt geschehen:
Ausgangsspannung und Strom:
Das Netzteil soll eine Spannungen von +15V und einen Strom vom 800mA liefern.
Temperaturbereich:
TU,max = 40°C (maximale Umgebungstemperatur)
TJ,max = 110°C (maximale Sperrschichttemperatur)
Besonderheiten zum Aufbau:
- Alle Spannungsregler benötigen Rückflußdioden.
- Es muss sichergestellt sein, das die durch die Gleichrichtung entstehenden HF-Anteile keinen Einfluß auf die Ausgangsspannung haben.
- Durch Leuchtdioden wird das Vorhandensein der Spannung angezeigt.
- Aufgebaut wird die gesamte Schaltung auf einer Europakarte (160mm x 100mm). Eine spätere, zusätzliche Verwendung als Einschubkarte ist beim Layout zu berücksichtigen.
- Die Eingangsseite des Netzteils soll mit Varistoren zum Schutz vor Spannungsspitzen abgesichert werden.
- X- und Y-Kondensatoren unterdrücken symmetrische und unsymmetrische Netzstörungen.
- Der Transformator wird nicht auf der Leiterkarte montiert. Es ist ein Ringkerntransformator vorzusehen. Bei der Auswahl des Transformators ist besondere Rücksicht auf die Erfordernisse hinsichtlich Störunanfälligkeit zu nehmen.
