Simulationsergebnis zum Prozessor mit RAM im FPGA

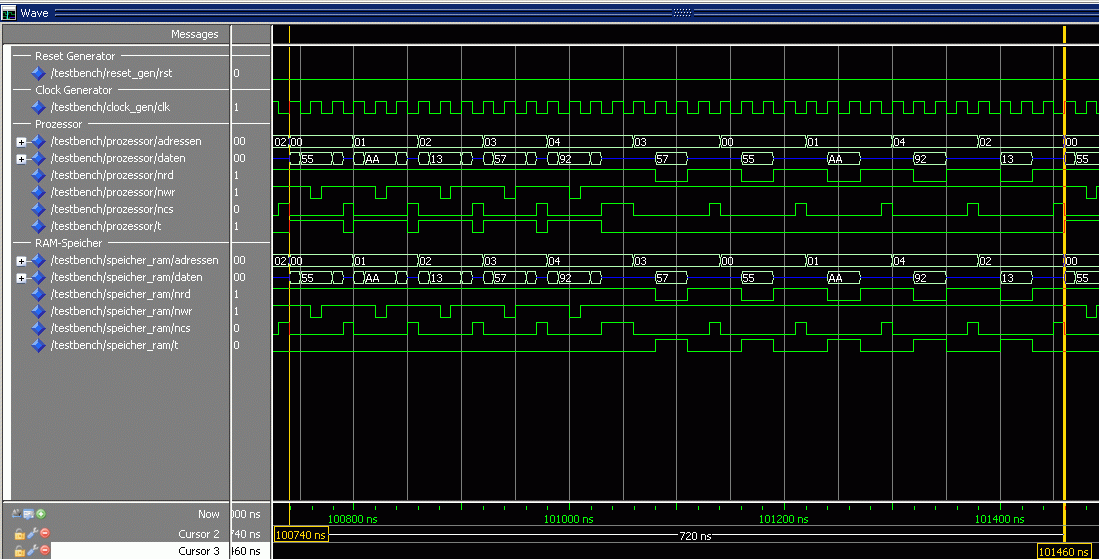

Simuliert man nun nach der Compilation aller Dateien die board.vhd-Datei und ordnet die Signal schön im Simulator an, so erhält man genau das gewünschte Ergebnis:
auf das Bild klicken zum Zoomen.
Zuerst werden nacheinander die ersten Register des RAMs mit frei gewählten Werten beschrieben und im zweiten Teil die Werte ungeordnet wieder ausgelesen.
Alle Informationen und Dateien zu diesem Beispiel
- VHDL-Quelltext des Clockgenerators
- VHDL-Quelltext des Resetgenerators
- VHDL-Quelltext des Prozessors
- VHDL-Quelltext des FPGAs mit RAM-Block
- VHDL-Quelltext des RAM-Blocks
- VHDL-Quelltext des Boards
- Beispiel in VHDL für einen Prozessor mit RAM im FPGA, Teil 1
- Beispiel in VHDL für einen Prozessor mit RAM im FPGA, Teil 2
- Beispiel in VHDL für einen Prozessor mit RAM im FPGA, Teil 3
