Schaltplan
Bauteile
Bauteilplazierung
Bauteilplazierung
Um ein Bauteil plazieren zu können, muß die entsprechende Library ausgewählt und das Bauteil gefunden werden.
Durch das Markieren des Bauteils und anklicken des Place-Button, erscheint das Bauteil am Mauszeiger.
Durch einen Klick mit der linken Maustaste plaziert man das Bauteil.
Betätigt man die rechte Maustaste, so wird der Place-Befehl abgebrochen.
Die Bauteile sollten so im Schaltplan angeordnet sein, das ein Signalfluß von links nach rechts zu erkennen ist.
Auch sollten die Bauteile mit einem möglichst großen Abstand plaziert werden, um eine bessere Lesbarkeit des Schaltplanes zu gewährleisten.
Sollte der Schaltplan einen größeren Umfang als eine Seite einnehmen, so ist der Gesamtplan als Projekt mit einzelnen Modulen anzulegenund zur Übersichtlichkeit wegen auf mehrere Sheets zu verteilen.
Altium Designer ermöglicht eine hierachiche Projektstruktur, die wir wie folgt nutzen:
Projekt.PrjPcb
projektsheet.SchDoc
Schaltplan1.SchDoc
Schaltplan2.SchDoc
leiterplatte_x_y.PcbDoc

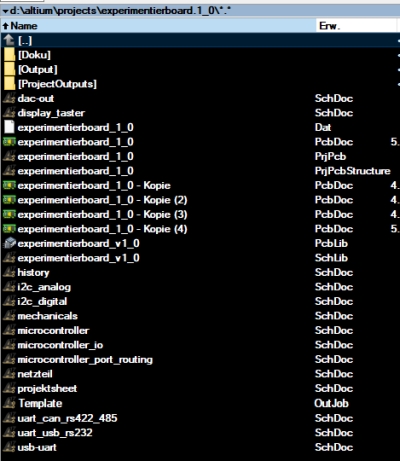

Beispiel aus der Praxis:
