Wir verwenden auf unserer Internetseite und im persöhnlichem Gespräch Abkürzungen und Begriffe, die eventuell einer Erklärung bedürfen. Wir haben hier für Sie ein Glossar aufgebaut, mit dem wir versuchen, die meist genutzten Abkürzungen und Begriffe einfach zu erklären.

Glossar: Bergiffserklärung zum Thema: Layout

Ein Layout ist eine Darstellungsart in einem CAD-Programm, aus der in einem späteren Prozesschritt die Daten für die Leiterkartenherstellung erstellt werden (Gerber- und NC-Daten).
Elektronikentwickler platzieren Bauteile in einem Layout und verbinden diese mit Leiterbahnzügen entsprechend einer Netzliste, die in einem vorhergehenden Prozessschritt erstellt wurde.
Diesen Arbeitsschritt nennt man auch Verbindungs-Entflechtung, weil typischer Weise meist mehreren hochpolige Integrierten Schaltkreisen (IC) mit einigen hundert Verbindungen miteinander verbunden werden müssen.
Ein Echtzeit Design-Rule-Check (DRC) hilft dem Entwickler Fehler bei der Layoutgestaltung zu vermeiden.

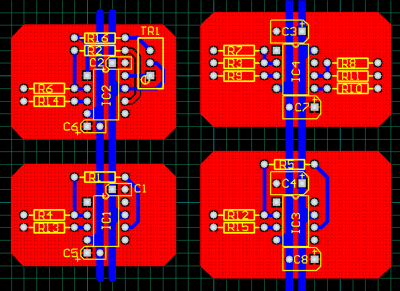

So sehen typischer Weise Layouts aus:
Aussehen eines Layout im Layouteditor
