Berechnung der Kapazität von Leiterbahnen
Um einen Richtwert für die kapazitive Last der Leiterbahn zu bekommen, wird dies exemplarisch für eine 100mil lange und 35um hohe Leiterbahn über einer Ground-Plane berechnet.

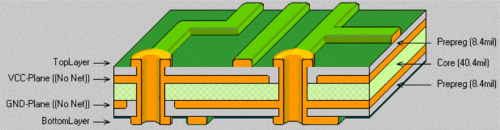

Bild1: Aufbau einer Leiterplatte
(Prepreg=8.4mil=213um; Core=40mil=1.026mm)
Unter der Annahme, dass sich die Leiterbahnen zwischen zwei Bauteilen (z.B. Latch und RAM) wie ein Plattenkondensator verhalten, läßt sich diese Kapazität näherungsweise mit der folgenden Formel bestimmen:
Dieser Näherungswert wird durch Runterklappen von jeweils der Hälfte der beiden Seiten b noch verbessert.
Zusammen mit a erhält man die Gesamtbreite und mit der Länge l ergibt sich die Kondensatorplattenfläche:
Daraus folgt:
Gegeben:
Eingesetzt:
Ergebnis:
Der Einfluss der Leiterbahnkapazität ist etwa ein zenhtel der Größenordnung der Eingangskapazität eines angeschlossenen CMOS-Bauteils.
Die Leiterbahnkapazität muss somit beachtet werden.
