Auswahl und Berechnung von Schaltreglern

Berechnung

Ist man mit der Auswahl eines Schaltreglers fertig, so folgt die Schaltungsberechnung.
Berechnungsgrundlagen sind oft auf den Datenblättern der jeweiligen Schaltregler der verschiedenen Firmen zu finden.
Außerdem gibt es teilweise Programme, die, nachdem sie mit den gewünschten Eingangs- und Ausgangsdaten "gefüttert" wurden, einen Schaltungsvorschlag machen.
Hier sei z.B. auf "National Technologies" (http://www.national.com/appinfo/webench/power/SS/SS.cgi) verwiesen.



Die dritte Möglichkeit, eine Schaltungssimulation, bietet z.B. "Linear Technology" mit dem Programm "SwitcherCAD III".

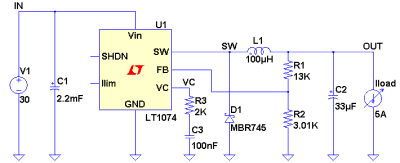

Das Programm liefert die Schaltpläne der firmeneigenen Schaltregler sowie deren Kennlinienverlauf.

Die Bauteile können alle eigenständig verändert werden. Dabei sind die Serienwiderstände der Induktivitäten und Kapazitäten zu beachten (insbesondere bei der Beschaffung der Bauteile!!!).
Das Programm simuliert verschiedene Betriebs-Situationen:

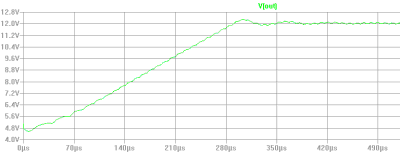

Aufbau der Spannung

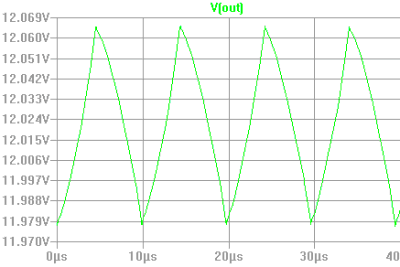

eingeschwungener Zustand
